WNK ATEX Explosieveilige IP68 Dompelbare Niveautransmitter RS485 Modbus voor Diepe Put Agrarische Irrigatietank

WNK ATEX explosiebestendige IP68 onderwater niveauzender met RS485 Modbus

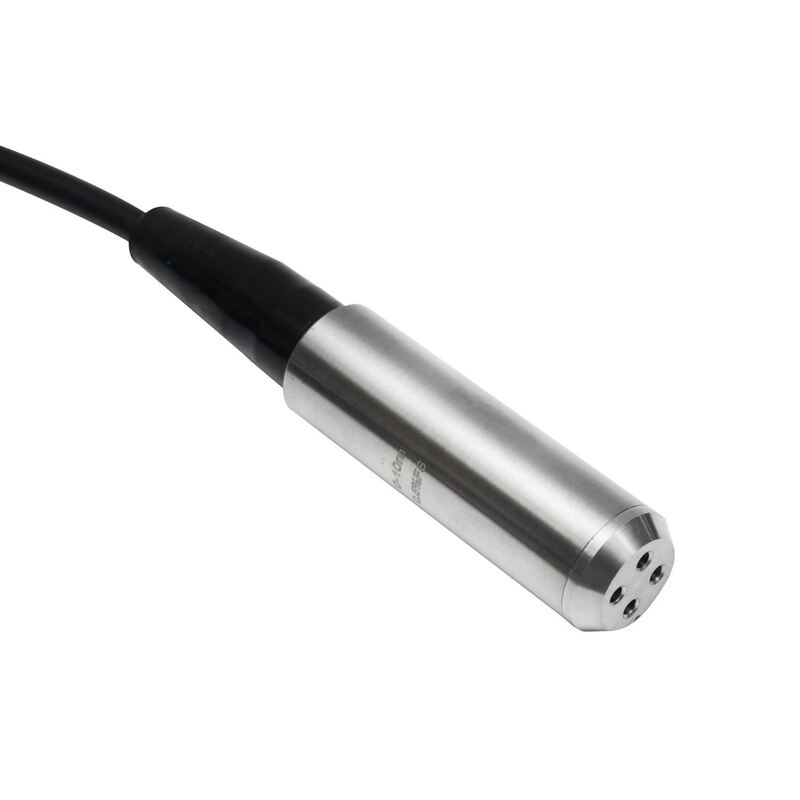

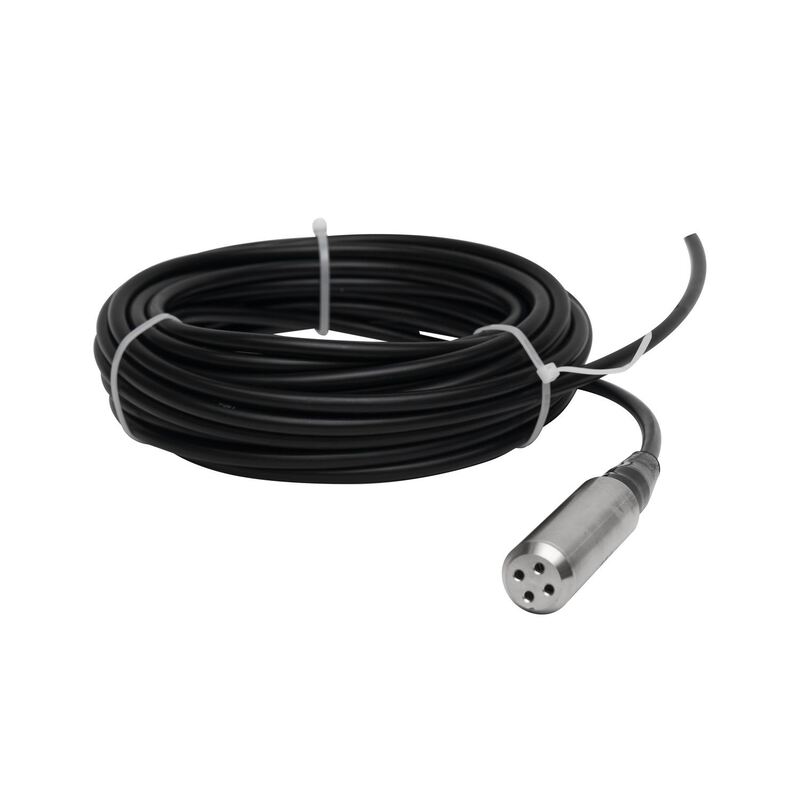

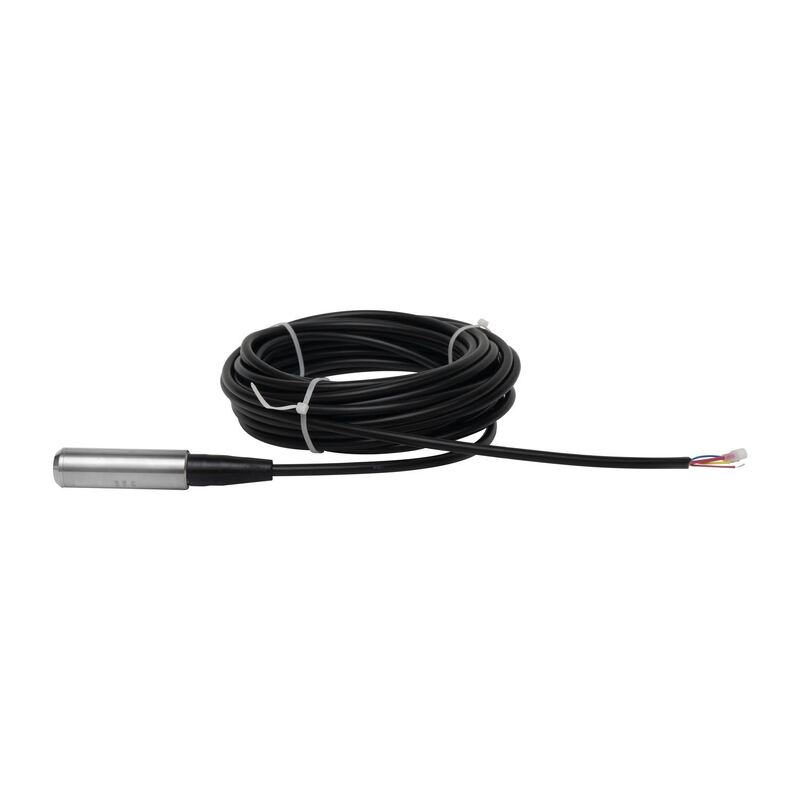

DeWNK8010-ATEX-RS Explosiebestendige niveausmittercombineert ATEX intrinsieke veiligheid certificering met RS485 Modbus RTU digitale communicatie voor multi-sensor netwerken in gevaarlijke landbouw- en industriële omgevingen. GecertificeerdATEX Ex ia IIC T4 Gavoor zone 0 gasatmosferen en IP68 onderwater tot 200 meter, maakt het tot 32 sensoren mogelijk op een enkele RS485-bus, waardoor de bedradingskosten voor het toezicht op irrigatie met meerdere putten, tankplaatsen,en gedistribueerde grondwaternetwerken waar explosiebescherming verplicht is.

RS485 Modbus Multi-Sensor Networking

• Tot 32 sensoren per bus:Meerdere WNK8010-ATEX-RS-zenders op een enkele RS485-kabel met een gedraaid paar, met een monitor van tientallen putten of tanks vanaf één controller
• Modbus RTU protocol:Standaard Modbus-functiecodes 03/04 (leesniveau, temperatuur, diagnostiek) en 06/16 (schrijfconfiguratie) voor naadloze PLC/SCADA-integratie
• Configureerbare parameters:Verstelbaar Modbus-adres (1-247), baudrate (1200-115200bps), gegevensformaat en sensor nul/span via Modbus-opdrachten
• Digitale precisie:Directe 32-bits float level-lezing in meters elimineert analoge signaaldrift, grondlusfout en A/D-omrekeningsgeluid
• Dual-output optie:Simultane RS485 digitale + 4-20mA analoge uitgang voor gemengde systemen met zowel moderne als oude controllers

ATEX-gecertificeerd voor gevaarlijke landbouw

• Zone 0 Gas (Ex ia IIC T4 Ga):Veilig voor voortdurend explosieve atmosfeer, met inbegrip van biogas uit anaërobe ontbinding in irrigatieputten, methaan in grondwater en brandstofdampen bij dieselpompstations
• Zone 20 Stof (Ex ia IIIC T135°C Da):Gecertificeerd voor brandbare landbouwstof, met inbegrip van graanstof, meststofpoeder en plaatsen voor het mengen van bestrijdingsmiddelen
• Galvanische isolatie:Ingebouwde RS485-signaalisolatie elimineert grondlussen tussen gevaarlijke en veilige gebieden wanneer meerdere sensoren een gemeenschappelijke bus delen

Technische specificaties

Toepassingen

• Vele-put irrigatievelden:Monitor het waterniveau in tientallen irrigatieboringen tegelijkertijd via een enkel RS485 Modbus-netwerk, waardoor gecentraliseerde pompcontrole en watertoewijzing mogelijk zijn
• Monitoring van tankplekken:Verbind tot 32 opslagtanks (water, meststof, brandstof) op één bus met ATEX-gecertificeerde veiligheid voor diesel- en chemische opslagruimten
• Netwerken voor het toezicht op het grondwater:Digitale monitoring van de watervoertuigen op lange termijn met tijdstempelgegevens, telemetrie op afstand via Modbus-to-4G-gateways
• Irrigatiesystemen:Distribueerde niveaudetectie langs kanaalnetwerken met digitale gegevensintegriteit over lange kabellijnen (tot 1200 m bij 9600bps)
• Biogas en afvalwater:ATEX-gecertificeerd voor monitoring in biogasopvangputten, anaërobe digestervoertanks en landbouw afvalwaterafvallagen

Modbus-registerkaart (opsomming)

Kwaliteit en naleving

• ATEX-typeonderzoekscertificaat van EU-mededende instantie
• ISO 9001:2015 vervaardiging met volledige materiaaltraceerbaarheid
• 100% temperatuurcompensatie en individueel gekalibreerd
• 48 uur onderwater verbrandingstest met Modbus-communicatieverificatie
• Uitgebreide modbus-protocolhandleiding en registerkaart inbegrepen
• 12 maanden garantie voor niet door de mens veroorzaakte schade

Veelgestelde vragen

V: Hoeveel sensoren kan ik aansluiten op één RS485-netwerk?
A: Tot 32 WNK8010-TT ATEX-RS-sensoren per RS485-segment zonder repeater.

V: Moet de RS485 ook door een ATEX-barrière gaan?
A: Ja, de RS485-communicatielijnen moeten door een gecertificeerde ATEX IS-barrière gaan die is ontworpen voor RS485-signalen.We raden barrière modellen die de RS485 differentiële signaal integriteit te behouden voor betrouwbare Modbus communicatie.

V: Kan ik dit aanpassen aan een bestaand 4-20mA-systeem?
A: Ja. De WNK8010-ATEX-RS kan worden besteld met gelijktijdige RS485 + 4-20mA-uitgang, waardoor u digitale Modbus-monitoring kunt toevoegen, terwijl de compatibiliteit met bestaande 4-20mA-controllers behouden blijft.

V: Wat is de maximale kabelafstand voor RS485 Modbus?
A: Tot 1200 meter bij 9600 baud met een goede afgeschermde kabel met een gedraaid paar.

V: Wat is de minimale orderhoeveelheid?
A: We accepteren bestellingen van 1 stuk voor evaluatie en protocoltesten.
